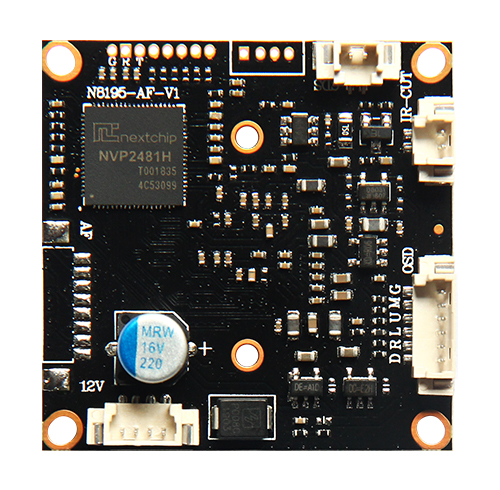

NVP2481H+OV12895(N8195-V1)
1/2.3 彩色 CMOS，单板，尺寸大小:38×38mm,单彩,感红外,DC12V,137mA,支持OSD菜单功能,3D降噪，支持IR-CUT，红外同步，有防雷保护。灯板控制IR-CUT：灯板亮后图像转黑白，照度更好。
功能特性：
- 采用OV12895 12MP CMOS
- 四合一同轴4K输出，图像清晰、细腻
- 照度，0.01Lux@(F1.2,AGC ON)，0LUX with IR
- AF镜头驱动接口 (基础版无此功能)
- 支持IR-CUT切换，CDS外部控制，实现昼夜监控
- 支持OSD菜单控制，适合用户自定义设置
- 支持数字宽动态
- 自适应数字降噪，2D-DNR，3D-DNR
- 支持UTC同轴控制功能
尺寸：（单位：mm /±0.3mm)
接口说明：
|
J1 |
J2 菜单 |
J7 AF接口 |
|||
|
1 |
GND |
1 |
DOWN |
1 |
FA- |
|
2 |
VIDEO |
2 |
RIGHT |
2 |
FA+ |
|
3 |
GND |
3 |
LEFT |
3 |
ZA- |
|
4 |
DC12V |
4 |
UP |
4 |
ZA+ |
|
|
|
5 |
MENU |
5 |
ZB+ |
|
|
|
6 |
GND |
6 |
ZB- |
|
|
|
|
|
7 |
FB- |
|
J3 |
J4 |
8 |
FB+ |
||
|
1 |
IR-CUT1 |
1 |
CDS |
|
|
|
2 |
IR-CUT2 |
2 |
CDS |
|
|
技术参数：
4合1信号切换：出厂默认为AHD信号：
上AHD,下CVI,左TVI,右CVBS (无AF功能时切换输出信号)
菜单控制AF方式：
上/下: 变倍 左/右: 聚焦
制式切换：
PAL/NTSC 在菜单里面直接切换
